Messung bearbeiten

Der gesamte Verlauf einer Bohrung wird als Kombination von zwei getrennten Messmethoden gemessen:

  1. Der durch den Dreiachsenbeschleunigungsmesser gemessene Neigungswinkel ist ein spezifischer Wert für einen Absolutpunkt an jedem Stabtrennpunkt an dem Zeitstempel genommen werden.
  2. Der durch die Gyroskope als Änderung zwischen zwei Messpunkten gemessene Azimuth-Winkel, d.h. Stangentrennpunkte bei Aufzeichnung der Zeitstempel.

Die Messgenauigkeit kann durch Auftreten hoher Energien beeinträchtigt werden, was manchmal notwendig ist, wenn Stangen in Standardverfahren angehoben werden, insbesondere bei Hochgeschwindigkeitsrotation und losem Hämmern.

Die Funktion Messung bearbeiten kann verwendet werden, um die Azimuthwinkelgenauigkeit bei der Messung zu erhöhen. Verwenden Sie diese Funktion, um Messfehler zu vermeiden, die durch Aufprall oder hohe Drehgeschwindigkeit des Bohrbits entstehen.

  1. Heben Sie die Stangen an, bis sie normalerweise getrennt wären, und nehmen Sie die Kupplung zwischen die Klemmen.

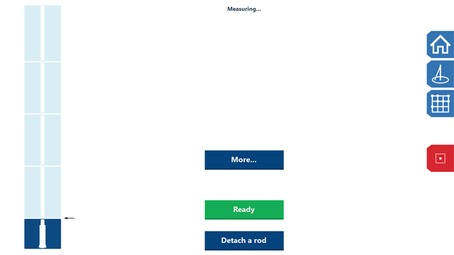

  2. Zeichnen Sie einen Messpunkt durch Druck auf die Taste Stange trennen auf.
    Ein Zeitstempel wird erstellt.
  3. Verwenden Sie Schläge zum lösen der Gewinde, trennen Sie die Stange und setzen Sie sie in das Stangenmagazin ein. Senken Sie den Schenkel ab und verbinden Sie die nächste Stange.
    Anmerkung: Vor Verwendung der Messänderungsfunktion versuchen Sie, die Kupplung an genau derselben Stelle zu klemmen, an der Sie in Schritt 2 einen Zeitstempel aufgezeichnet haben. Dies verbessert die Messgenauigkeit.

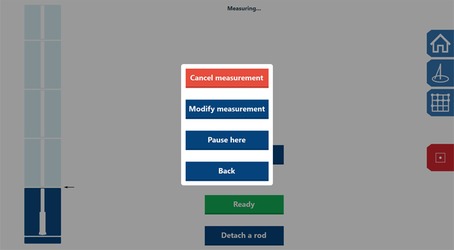

  4. Drücken Sie Mehr..., um Messoptionen abzurufen.
    1. Drücken Sie Messung abbrechen, um die gesamte Bohrlochmessung abzubrechen.
    2. Drücken Sie Messung ändern, um die aktuelle Messung zu ändern.
    3. Drücken Sie Hier pausieren, um den Messablauf zu pausieren.
    4. Drücken Sie Zurück, um zur Messansicht zurückzukehren.
  5. Drücken Sie Messung ändern, um die aktuelle Messung zu ändern.

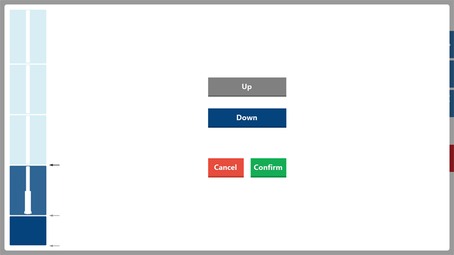

    Der blinkende Pfeil links in der Anzeige zeigt an, wo das System die Aufzeichnung des nächsten Zeitstempels erwartet. Sie befindet sich einen Schritt vor der aktuellen Position, da die Stangen noch nicht angehoben wurden.

    1. Drücken Sie einmal Ab, um das System auf die richtige Tiefe zu bringen. Der Pfeil, der die aktuelle Messstelle anzeigt, bewegt sich einen Schritt nach unten.
      Anmerkung: Schütteln Sie die Stangen nicht!
    2. Drücken Sie Bestätigen, um die Bohrmessung fortzusetzen oder Abbrechen, um die Änderungen abzubrechen.
  6. Zeichnen Sie einen neuen Zeitstempel durch Druck auf die Taste Stange trennen auf.
  7. Fahren Sie mit dem Stangenhebevorgang normal fort.
Übergeordnetes Thema: Messansicht
