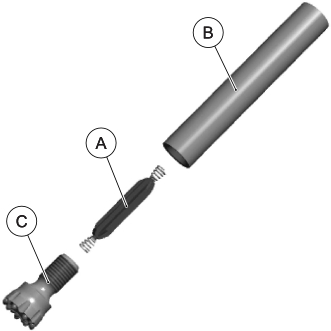

Das Messmodul (A) misst das Bohrloch. Das Messmodul ist in einem schützenden Urethanbehälter eingeschlossen. Das Modul hat mehrere Bewegungsmelder, einen Transmitter, einen internen Speicher und eine drahtlos geladene Batterie. Um das Modul zu aktivieren, legen Sie es in die Ladestation.
Das Messmodul wird in dem hohlen Adapter (B) zwischen Bohrbit (C) und der Stange installiert. Das Messmodul ist mit zwei Federn geschützt, wenn es im Adapter installiert ist.
Das Messmodul lädt die Daten auf den Kabinencomputer hoch, wenn sich dieser in der Nähe des Transceivers befindet. Die Messdaten werden gelöscht, wenn sie auf den Computer übertragen wurden. Wenn die Übertragung nicht erfolgreich war, bleiben die Daten auf dem Modul, bis sie auf den Computer übertragen wurden. Die Daten im Speicher des Messmoduls gehen nicht verloren, selbst, wenn die Batterie mitten in der Messung leer wird.
Der Adapter muss in der richtigen Position am Bohrbit angebracht sein, da er sonst beschädigt wird.
