Modificar medición

La trayectoria total del orificio de perforación se mide como una combinación de dos métodos de medición independientes:

  1. El ángulo de inclinación medido con el acelerómetro triaxial es un valor absoluto de un punto determinado en cada punto de desacoplamiento de barras en el que se registran sellos de tiempo.
  2. El ángulo acimut medido con el giroscopio es un cambio entre dos puntos de medición, es decir, puntos de desacoplamiento de barras en los que se registran sellos de tiempo.

La precisión de la medición puede verse gravemente afectada por las ocurrencias de energía elevada que a veces se necesitan durante la elevación de barras en procedimientos estándar, como la rotación de alta velocidad y los golpes sueltos.

La función modificar medición se puede utilizar para aumenta la precisión del ángulo de acimut durante la medición. Utilice esta función para evitar tomar mediciones incorrectas debido a los golpes o a una elevada velocidad de giro de la punta de perforación.

  1. Eleve las barras hasta la zona habitual de desenganche y acople las abrazaderas.
  2. Registre un punto de medición pulsando el botón Soltar una barra.
    Se genera un sello de tiempo.
  3. Golpee las roscas suelta, desenganche la barra y colóquela en el cargador de barras. Baje el vástago y enganche la siguiente barra.
    Nota: Antes de utiliza la función modificar medición, intente enganchar el acoplamiento en el mismo punto en que registró el sello de tiempo en el Paso 2. Así mejorará la precisión de medición.

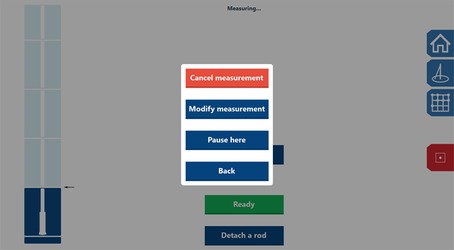

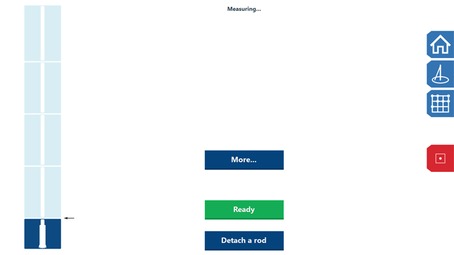

  4. Pulse Más... para acceder a las opciones de medición.
    1. Pulse Cancelar medición para cancelar la medición completa del orificio perforado.
    2. Pulse Modificar medición para modificar la medición actual.
    3. Pulse Detener aquí para detener el proceso de medición.
    4. Pulse Volver para volver a la vista de medición.
  5. Pulse Modificar medición para modificar la medición actual.

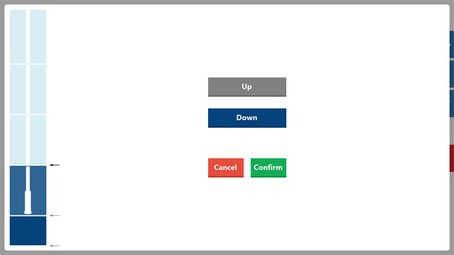

    La flecha parpadeante de la izquierda de la pantalla indica dónde espera el sistema que se registre el siguiente sello de tiempo. Es un paso por delante de la posición actual, ya que aún no se han elevado las barras.

    1. Pulse Bajar una vez para llevar el sistema a la posición correcta. La flecha que indica el punto de medición actual se desplaza hacia abajo un paso.
      Nota: ¡No agite las barras!
    2. Pulse Confirmar para continuar con la medición del orificio de perforación o Cancelar para cancelar las modificaciones.
  6. Registre un nuevo sello de tiempo pulsando el botón Soltar una barra.
  7. Continúe con el proceso de elevación de barras habitual.
Tema principal: Vista de medición
