Medición de un orificio de perforación en modo continuo

  1. Pulse la imagen del módulo de medición para seleccionar un registrador instalado en el perforador. Seleccione Perforar un nuevo orificio para iniciar la perforación y la medición.

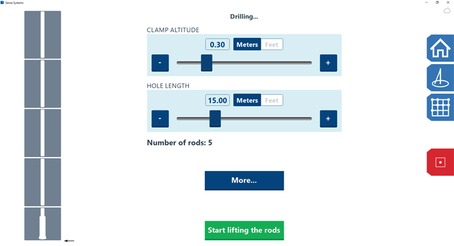

  2. Introduzca la altitud de la abrazadera y la longitud del orificio de perforación deslizando las barras de ajuste o con los botones + y -. Cuando haya perforado el orificio, puede empezar a guardar las mediciones pulsando el botón Empezar a elevar las barras.

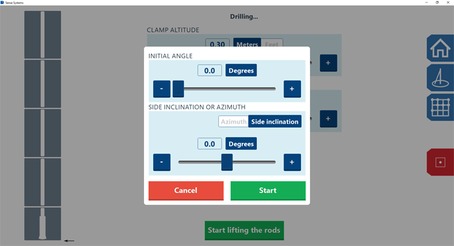

  3. Introduzca los valores de ángulo inicial e inclinación lateral o acimut deslizando las barras de ajuste o con los botones + y -.

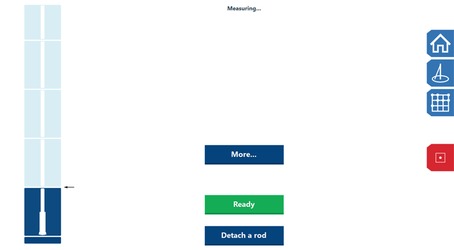

  4. Pulse Inicio para empezar la medición. Se registra el primer sello de tiempo inmediatamente después de pulsar Inicio. Cuando se registra el sello de tiempo, empiece a elevar y extraer las barras del orificio perforado y registre los sellos de tiempo en cada cambio de posición de la barra.
    Consejo: La precisión de la medición será mejor cuando eleve las barras lo más rectas y estables posible. Es de especial importancia evitar los golpes y rápidas velocidades de rotación (> 60 rpm).
  5. Marque los cambios de la barra pulsando el botón Soltar una barra cuando la barra está bloqueada entre las abrazaderas.

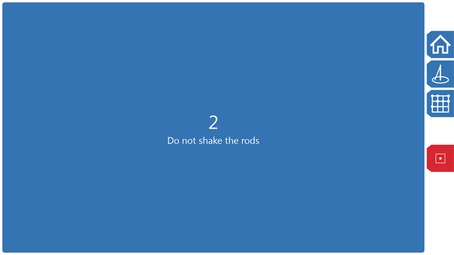

    Nota: No mueva las barras durante el registro del sello de tiempo. Mantenga la barra en el mismo lugar hasta que el temporizador y el texto de la pantalla desaparezcan.
    Una vez haya marcado el cambio de la barra, el programa volverá a la vista de medición.
  6. Desenganche la barra y siga elevando el resto de barras.
    Nota: El lado izquierdo de la pantalla muestra el progreso de elevación y cuántas barras quedan por elevar.
  7. Cuando se haya elevado la última barra, marque el sello de tiempo final y finalice la medición pulsado Listo.
    Consejo: Marque el sello de tiempo final mientras la punta de perforación sigue dentro del orificio.
    La medición se transfiere inmediatamente al ordenador cuando la ventana de comunicación del adaptador se gira hacia el transmisor.

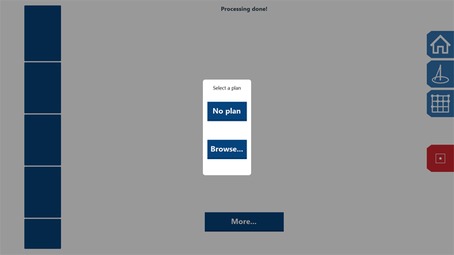

Una vez haya recibido la medición, puede guardarla en el terreno que desee. Si inició la medición mediante la selección de un orificio en el terreno, se guardará automáticamente en ese orificio. Si no se ha indicado un sitio o una posición para el orificio, la medición se guardará sin datos de localización.
Tema principal: Vista de medición
