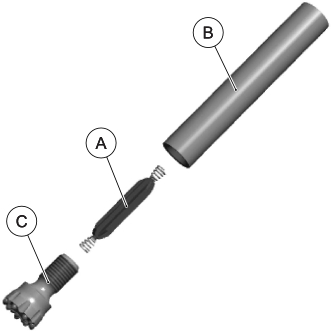

El módulo de medición (A) mide el orificio perforado. El módulo de medición se encuentra en una carcasa de uretano protectora. El módulo incluye múltiples detectores de movimiento, un transmisor, una memoria interna y una batería de carga inalámbrica. Coloque el módulo en la estación de carga para activarlo.
El módulo de medición se instala dentro del adaptador estrecho (B) entre la punta de perforación (C) y la barra. El módulo de medición está protegido por dos muelles cuando se instala en el adaptador.
El módulo de medición carga datos a la tableta de cabina cuando se encuentra cerca del transmisor. Cuando los datos de medición se transfieren a la tableta cuando se eliminan. Si la transferencia no se realiza de forma satisfactoria, los datos permanecerán en el módulo hasta que se transfieran a la tableta. Los datos de la memoria del módulo de medición no se perderán incluso aunque se agote la batería en medio del proceso de medición.
El adaptador debe estar conectado a la punta de perforación en la posición adecuada, ya que de lo contrario puede romperse.
