Inspeccionar orificios ya medidos

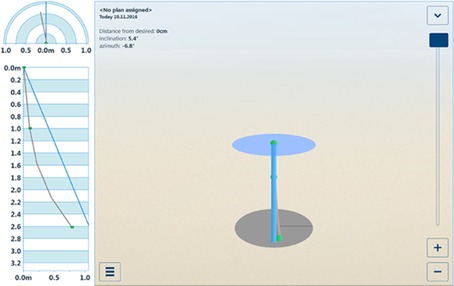

En la vista de inspección del orificio perforado, los orificios se pueden visualizar en una vista interactiva 3D y una vista 2D de plano. La vista 3D puede girarse, ampliarse y alejarse. El plano de la sección transversal puede moverse.

Abra la información adicional de un orificio perforado mediante el botón «v» en el borde superior de la vista. Cierre la información haciendo clic en el botón «ᴧ».
La ventana de información adicional contiene los siguientes datos:
- Ubicación, nivel e información del plan
- Fecha de medición
- ID del módulo de medición
- Orientación de la brújula, incluida la declinación. La declinación (en este caso, +9 grados) se deriva de la última posición del GPS del ordenador.
- Intervalo de medición
- Número de puntos de medición
- Longitud total del orificio
- Distancia desde la posición del orificio deseado
- Inclinación del orificio
- Valor del orificio acimut.
Si lo desea, puede cambiar el orificio que está inspeccionando si hace clic en el botón Menu (Menú) que encontrará en el borde inferior de la vista.
Si lo desea, puede visualizar información más detallada sobre el orificio en las vistas de plano que encontrará a la izquierda, si mueve la sección transversal del plano de color azul.

La vista de plano superior indica el acimut del orificio. La dirección de inicio siempre aparece como la parte de arriba de la vista. La vista del plano inferior muestra el ángulo y la longitud del orificio, así como su desviación respecto a las especificaciones planificadas.
