Mitattujen reikien tutkiminen

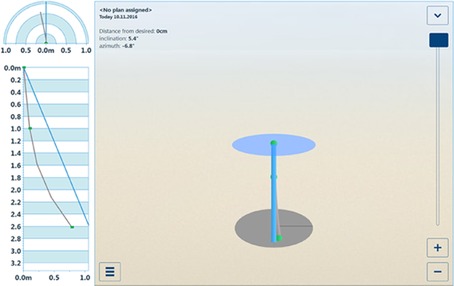

Porareikien tarkastusnäkymässä reiät näytetään vuorovaikutteisena 3D-näkymänä tai 2D-näkymänä. 3D-näkymää voi kääntää sekä zoomata. Näkymän poikkileikkaustasoa voi siirtää.

  1. Avaa poratun reiän lisätiedot napsauttamalla v-painiketta näkymän ylänurkassa. Sulje tiedot napsauttamalla ᴧ-painiketta.

    Lisätietojen ikkuna sisältää seuraavat tiedot:

    • Työmaan, tason ja kentän tiedot
    • Mittauspäivämäärä
    • Mittausmoduulin tunnus
    • Kompassin suunta ja kaltevuus. Kaltevuus (tässä tapauksessa +9 astetta) saadaan tablettitietokoneen viimeisimmästä GPS-paikannuksesta.
    • Mittausväli
    • Mittauspisteiden lukumäärä
    • Reiän kokonaispituus
    • Etäisyys halutusta reiän sijaintipaikasta
    • Reiän kaltevuus
    • Reiän atsimuuttiarvo.
  2. Tarkastettavaa reikää voi muuttaa napsauttamalla valikkopainiketta näkymän alanurkassa.
  3. Voit nähdä lisätietoja reiästä vasemmalla olevissa tasonäkymissä siirtämällä sinistä leikkaustasoa.

    Ylemmässä tasonäkymässä näkyy reiän atsimuutti. Aloitussuunta näytetään aina näkymän yläosassa. Alemmassa tasonäkymässä näytetään reiän kulma ja pituus sekä poikkeama suunnitelluista erittelyistä.
