Die Bohrpläne sind in der Bohrplanübersicht aufgeführt. Sie können den ausgewählten Bohrplan öffnen, indem Sie ihren Namen im Ressourcenüberblickfenster anklicken.

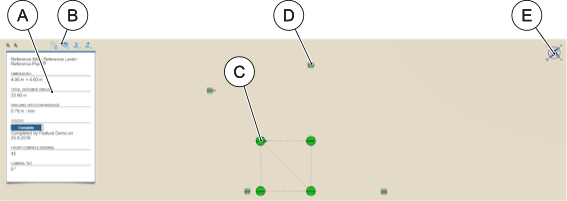

Die Bohrplanansicht enthält die folgenden Informationen:
| UI-Bereich | Funktionen | UI-Bereich | Funktionen |
|---|---|---|---|
| A | Bohrplanüberblick | D | Lochendpunkt |
| B | Ansichtssteuerung/Datenmanagement | E | Planausrichtung |
| C | Lochstartpunkt
|
||
Anmerkung: Sie können den Status des Bohrplans ändern, indem Sie auf die Status-Taste in der Bohrplanübersicht klicken. Wenn Sie den Status auf 'Abschließen' ändern, wird das Datum in der Bohrplanübersicht angezeigt.

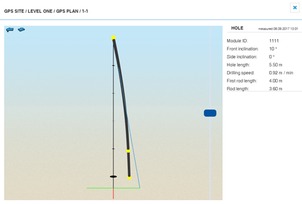

Lochansicht
Einzelne Bohrlöcher können durch Auswahl eines Lochs aus der Bohrplanansicht untersucht werden.
Die folgenden Benachrichtigungen zu Problemen mit der Bohrmessung sind möglich:
| Fehlermeldung | Beschreibung |
|---|---|
| AzimuthUnzuverlässig | Die Azimuth-Messung ist nicht zuverlässig. |
| ZuVertikal | Das Loch ist zu vertikal für eine genaue Azimuth-Messung. |
| KorrupteBeschleunigung | Die Beschleunigungsdaten sind korrupt. |
| ZuSchnelleDrehungen | Zu schnelle Drehungen bei der Bohrmessung. |
Diese Meldungen sind auch Teil der exportierten Bohrberichte.
