En la vista general Plan de perforación aparece una lista de los planes de perforación. Para abrir el plan de perforación seleccionado, haga clic sobre su nombre en la ventana de la vista general de planes.

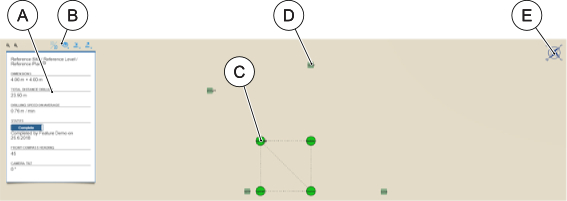

La vista Drilling Plan Plan de perforación contiene la siguiente información:
| Zona de IU | Funciones | Zona de IU | Funciones |
|---|---|---|---|
| A | Vista general de plan de perforación | D | Punto final del orificio |
| B | Ver controles / administración de datos | E | Orientación del plan |
| C | Punto inicial del orificio
|
||
Nota: Puede cambiar el estado del plan de perforación haciendo clic en el botón de estado de la vista general de plan de perforación. Si cambia el estado a «Completado», se muestra la fecha en la vista general de plan de perforación.

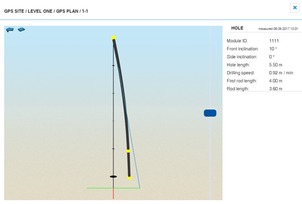

Vista Orificio
Para seleccionar orificios de perforación individuales, seleccione un orificio de la vista Plan de perforación.
Es posible recibir las siguientes notificaciones acerca de problemas en la medición del orificio de perforación:
| Mensaje de error | Descripción |
|---|---|
| Acimut poco fiable | La medición de acimut no es fiable. |
| Demasiado vertical | El orificio es demasiado vertical para una medición de acimut precisa. |
| Avería en el acelerómetro | Los datos de aceleración están dañados. |
| Rotaciones demasiado rápidas | Rotaciones demasiado rápidas durante la medición del orificio de perforación. |
Estas notificaciones también se incluyen en los informes de orificios de perforación exportados.
